Präzisionsdrehteile — Konzentrizität 0,005 mm TIR

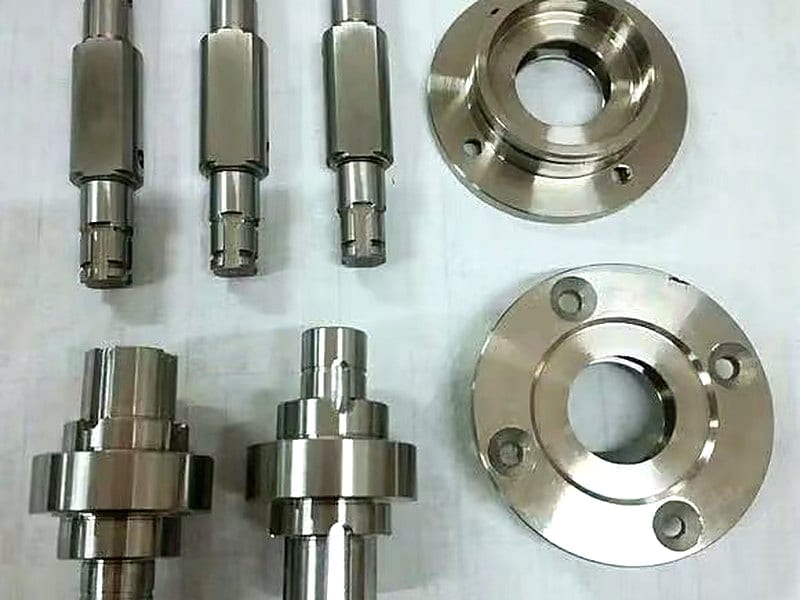

Abgesetzte Antriebswellen und Montageflansche, komplett auf einer Gegenspindel-Drehmaschine gefertigt, mit 0,005 mm Konzentrizität zwischen den Lagersitzen — ohne Schleifoperation.
Bauteildaten
- Branche
- Industrial Machinery
- Verfahren
- CNC Turning
- Werkstoff
- Stainless 304 / Steel 1045
- Toleranz
- ±0.008 mm
- Oberfläche
- Passivated, Ra 0.8 µm on journals
- Stückzahl
- 1,200 / year
- Lieferzeit
- 16 working days
Kundendaten aufgrund eines NDA nicht genannt.
Herausforderung
The assembly ran hot at 8,000 rpm. Investigation traced it to concentricity between the two bearing journals, which the previous supplier held at 0.02 mm TIR by turning one end, reversing the part, and turning the other. The reversal introduced the error.
Lösung
We machined both journals in one chucking using a sub-spindle transfer, so neither journal is located from a previously machined feature that has been re-gripped. A follower rest supports the long section during finishing, and diameters are monitored with air gauges through the run.
Ergebnis
Concentricity holds within 0.005 mm TIR, measured on every part between centres. Bearing temperature at 8,000 rpm fell 14 °C. A planned grinding operation was removed from the routing entirely, which more than offset the slower turning cycle.
